文字・図形の3D

文字の3Dは、以下の手順で作成します。
１．文字ツールで画面上に文字を入力します。
２．文字プロパティ画面を開き、フォントタブで、フォント名とサイズを設定します。
３．3Dタブで、スタイルに凸型、凹型のどちらかを選びます。
４．サイズバーで斜面サイズを設定します。値が大きい程斜面の面積が増え立体感が増します。
５．3Dの深さバーで、3Dの深さを設定します。値が大きい程3Dが深くなり立体感が強調されます。
※「文字の描画／文字プロパティの設定／3Dタブ」にも説明があります。

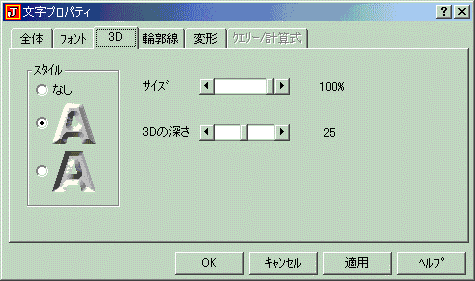

３Ｄタブ（文字）


図形（四角形／楕円）の3Dは、以下の手順で作成します。
１．四角形ツールで画面上に四角形を描画します。
２．図形プロパティ画面を開き、線種や線幅などの必要な項目を設定します。
３．3Dタブで、4種類のスタイルから3Dスタイルを選びます。
４．枠全体のサイズバーでイズを設定します。値が大きい程立体部分が増え立体感が増します。
５．枠の平坦部のサイズバーで立体上部の平坦部のサイズを設定します。
　　この項目は、スタイルにより設定できない場合があります。
６．3Dの深さバーで、3Dの深さを設定します。値が大きい程3Dが深くなり立体感が強調されます
※「図形の描画／図形プロパティの設定／」にも説明があります。

３Ｄパネルタブ（図形）


・文字や図形の3Dでは、3Dの深さが25の時、文字や図形が光を浴びたように表現されます。

　　↑3Dの深さ「25」　　　↑3Dの深さ「40」

例１．


この文字と図形は以下の値で作成しました。

「JiveReport」
＜ﾌｫﾝﾄ＞種類：Arial Black、ﾌｫﾝﾄｻｲｽﾞ：45ﾎﾟｲﾝﾄ、ﾌｫﾝﾄ横拡大率：70％、ﾎﾞｰﾙﾄﾞ、前景色：ｵﾚﾝｼﾞ
＜描画領域＞Width：3375、Height：930
＜3D＞ｽﾀｲﾙ：凸型　ｻｲｽﾞ：100%　3Dの深さ：25
＜ｼｬﾄﾞｳ＞種類：上段4番目、X軸ｵﾌｾｯﾄ：1.00mm、Y軸ｵﾌｾｯﾄ：2.00mm、ｼｬﾄﾞｳｻｲｽﾞ100%、透明度30%、ｿﾌﾄｴｯｼﾞ：2.00mm
四角形
＜線種＞線種：なし、角丸め：なし
＜3D＞ｽﾀｲﾙ：凸型　枠全体ｻｲｽﾞ：2.80ﾐﾘ　3Dの深さ：35
＜ｸﾞﾗﾃﾞｰｼｮﾝ＞1色：濃紺、2色：白、種類：中央から、ﾊﾞﾘｴｰｼｮﾝ：枠側から


例２．

この文字と図形は以下の値で作成しました。

「Ver7 HELP」
＜ﾌｫﾝﾄ＞種類：Arial Black、ﾌｫﾝﾄｻｲｽﾞ：40ﾎﾟｲﾝﾄ、ﾌｫﾝﾄ横拡大率：70％、ﾎﾞｰﾙﾄﾞ、前景色：白、文字ﾋﾟｯﾁ：-1ﾎﾟｲﾝﾄ
＜3D＞ｽﾀｲﾙ：凹型　ｻｲｽﾞ：100%　3Dの深さ：25
＜ﾌｪｰﾄﾞｱｳﾄ＞種類：上段4番目、X軸ｵﾌｾｯﾄ：0.00mm、Y軸ｵﾌｾｯﾄ：3.00mm、色1：黒、色2：白
四角形
＜線種＞線種：なし、角丸め：4角
＜3D＞ｽﾀｲﾙ：凹型(3番目)、枠全体ｻｲｽﾞ：3.40ﾐﾘ、枠の平坦部のｻｲｽﾞ：1.60ﾐﾘ、3Dの深さ：35
＜ﾃｸｽﾁｬ＞種類：12番目、色相：0、明度：0、彩度：0
＜ｼｬﾄﾞｳ＞種類：上段6番目、X軸ｵﾌｾｯﾄ：5.00mm、Y軸ｵﾌｾｯﾄ：0.00mm、ｼｬﾄﾞｳｻｲｽﾞ90%、傾斜角度：45度、透明度50%、ｿﾌﾄｴｯｼﾞ：2.00mm
「文字の描画／文字プロパティの設定／変形タブ」にも設定例があります。ご参照ください。
